Si vas a construir y te mencionaron un estudio geofísico, es probable que te hayan hablado de georradar, resistividad eléctrica o sísmica sin explicarte la diferencia. Los tres sirven para ver el subsuelo sin abrir zanjas ni hacer excavaciones extensas, pero cada uno “ve” cosas distintas y a distinta profundidad. El georradar es el mejor para lo superficial y detallado, la resistividad para estratos, humedad y cavidades a mayor profundidad, y la sísmica para saber qué tan rígido es el terreno y a qué profundidad está el material firme. A continuación te explicamos cómo funciona cada uno, qué detecta, qué limitaciones tiene y cómo elegir el que necesita tu proyecto.
¿Qué es un estudio geofísico y por qué evita abrir zanja?
Un estudio geofísico mide propiedades del subsuelo desde la superficie (ondas electromagnéticas, corriente eléctrica o vibraciones) y con esos datos genera una imagen de lo que hay debajo. No reemplaza a un sondeo, pero cubre una extensión amplia del terreno con mucho menos alteración y detecta cosas que una perforación puntual puede pasar por alto, como una cavidad entre dos sondeos.
Georradar: el detalle de lo superficial

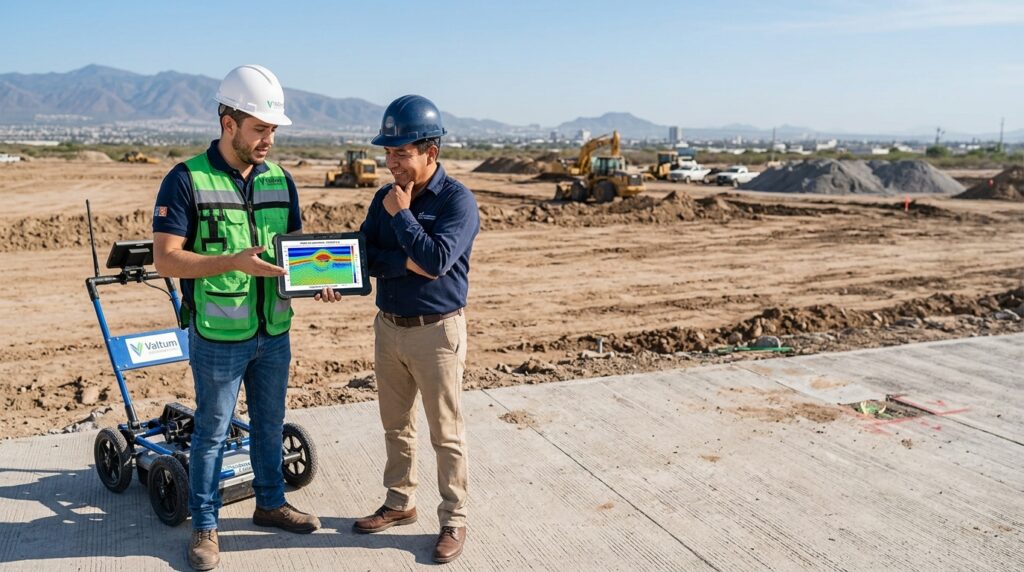

Cómo funciona. Una antena que se desplaza sobre el terreno emite pulsos electromagnéticos hacia el subsuelo y registra los que rebotan cuando encuentran un cambio de material. Con esos rebotes se construye un perfil del subsuelo.
Qué detecta bien:
- Tuberías, cableado y estructuras enterradas.
- Cavidades y vacíos someros.
- Armado (varillas) y espesores en pisos, losas y pavimentos.
- Cambios de material a poca profundidad.
Sus límites: alcanza profundidades someras, generalmente los primeros metros. Y en suelos arcillosos, húmedos o con mucha sal la señal se atenúa y penetra todavía menos. Por eso no siempre es la mejor opción para exploraciones profundas.
Pregúntate esto si: necesitas ubicar instalaciones enterradas antes de excavar, revisar el interior de una losa o buscar vacíos superficiales.
Resistividad eléctrica: estratos, humedad y cavidades más profundas
Cómo funciona. Se coloca una línea de electrodos sobre el terreno, se inyecta una corriente controlada y se mide cómo responde el subsuelo. Como cada material resiste distinto el paso de la corriente, se genera una imagen (tomografía) del subsuelo. Puedes ver más a detalle cómo funciona en nuestro artículo sobre tomografía de resistividad eléctrica.
Qué detecta bien:
- Disposición de estratos y contactos entre materiales distintos.
- Zonas saturadas de agua y estimación del nivel freático.
- Cavidades u oquedades.
- Posibles fallas o zonas fracturadas.
Sus límites: la resolución disminuye conforme aumenta la profundidad, y la interpretación necesita contexto geológico, porque materiales distintos pueden tener resistividades parecidas. La profundidad alcanzada depende de la longitud de la línea de electrodos y de las condiciones del sitio.
Pregúntate esto si: sospechas de cavidades, necesitas conocer estratos y humedad en una zona amplia, o hay hundimientos o agrietamientos en el entorno.
Sísmica: qué tan rígido es el terreno y dónde empieza el material firme
Cómo funciona. Se genera una vibración controlada en la superficie (por ejemplo, con el golpe de una masa) y una línea de sensores llamados geófonos mide cuánto tarda en llegar a cada punto. Como las ondas viajan más rápido en material más compacto, los tiempos revelan cómo cambia la rigidez del subsuelo con la profundidad.
Qué detecta bien:
- Profundidad del material compacto o roca.
- Rigidez de los estratos, útil para evaluar el comportamiento del terreno.
- Espesores de las capas superficiales.
Sus límites: funciona mejor cuando la rigidez aumenta con la profundidad. Si hay una capa blanda debajo de una capa rígida, el método de refracción puede no detectarla. Existen variantes (como el análisis de ondas superficiales) que ayudan en esos casos.
Pregúntate esto si: necesitas saber a qué profundidad está el material firme, estimar la rigidez del terreno o complementar el diseño de la cimentación.
¿Estos estudios sustituyen a la mecánica de suelos?
No. La geofísica explora el subsuelo de forma indirecta y en una extensión amplia; el estudio de mecánica de suelos toma muestras físicas y calcula la capacidad de carga y los asentamientos para diseñar la cimentación. Lo habitual es usar la geofísica para ubicar mejor los sondeos y detectar anomalías, y la mecánica de suelos para obtener los datos de diseño. Si necesitas el contexto regional, un estudio geológico completa el panorama.
¿Cuándo conviene hacerlos?
Idealmente en las primeras etapas de planeación, antes de definir el proyecto arquitectónico final, para que los resultados influyan en la ubicación de estructuras y en el diseño de la cimentación. Y siempre antes de excavar, si lo que buscas es ubicar instalaciones enterradas.
¿Qué otros estudios conviene considerar?
Si tu proyecto maneja agua de lluvia, un Estudio Hidrológico o un Análisis de Escurrimientos Pluviales complementa el diagnóstico. Una vez en operación, un Análisis de Vulnerabilidad de Riesgos de CAC te da el panorama completo de riesgos del inmueble. Y si ya hay una construcción con daños, un Dictamen Estructural de Proteo CGR puede evaluar si el subsuelo ya la afectó.
¿Qué pasa si construyo sin explorar el subsuelo en una zona con antecedentes de cavidades o hundimientos?
Puedes construir sobre condiciones desconocidas, con riesgo de daños estructurales progresivos y costos de reparación mucho mayores que el estudio inicial.
¿Es obligatorio un estudio geofísico para construir?
No siempre. Es muy recomendable en zonas con antecedentes de fallas, cavidades o hundimientos, y puede solicitarse como parte del expediente técnico del proyecto.
¿Cuánto cuesta un estudio geofísico?
Depende del método, la extensión del terreno y la profundidad requerida. Cotiza con Valtum GeoAmbiental al 729 994 6709 o 722 931 2921.
¿Cuánto tiempo toma?
Varía según el método y la extensión del predio. Conviene solicitarlo al inicio del proyecto para no generar retrasos.
¿Qué información necesito para empezar?
Ubicación exacta del predio, planos preliminares si existen, antecedentes conocidos del terreno y acceso al sitio para el trabajo de campo.
¿Cómo se contrata con Valtum GeoAmbiental?
En https://valtumgeo.com/, por teléfono al 729 994 6709 o 722 931 2921, o por correo a ventas@proteogeo.com y contacto@proteogeo.com.
¿Qué documentos se entregan?
Un informe técnico con las imágenes o perfiles del subsuelo, la interpretación de resultados y recomendaciones.
¿Sirven para trámites de autorización?
Pueden integrarse como respaldo técnico, sobre todo en zonas de riesgo geológico identificado o en proyectos de mayor escala.

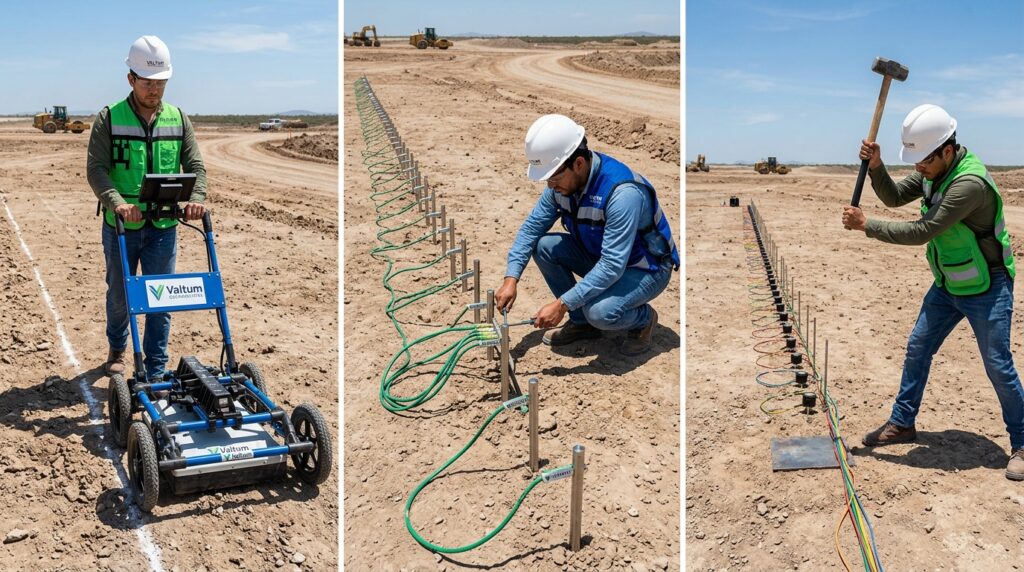

¿Cuál es la diferencia entre georradar, resistividad y sísmica?
El georradar usa ondas electromagnéticas y ve lo somero con detalle; la resistividad mide la respuesta eléctrica del subsuelo y muestra estratos, humedad y cavidades; la sísmica mide la velocidad de las ondas y revela la rigidez y la profundidad del material firme.
¿Puedo usar solo un método?
Sí, si tu pregunta es específica. Si hay incertidumbre sobre el subsuelo, combinar métodos reduce la ambigüedad.
¿Qué profundidad alcanza el georradar?
Generalmente los primeros metros, y menos en suelos arcillosos, húmedos o salinos.
¿Por qué el georradar funciona mal en arcilla?
Porque los suelos arcillosos y húmedos conducen electricidad y atenúan la señal electromagnética, que penetra poco.
¿Qué profundidad alcanza la resistividad eléctrica?
Depende de la longitud de la línea de electrodos y de las condiciones del sitio. En general explora más profundo que el georradar, con menor resolución conforme aumenta la profundidad.
¿La resistividad detecta cavidades?
Sí, puede detectar cavidades u oquedades, aunque su interpretación requiere contexto geológico.
¿La sísmica detecta cavidades?
No es su uso principal. Está pensada para definir rigidez y profundidad del material firme; para cavidades suelen ser más adecuados la resistividad o el georradar.
¿Qué es la sísmica de refracción?
Un método que mide el tiempo que tardan las ondas generadas en superficie en llegar a una línea de geófonos, para inferir cómo cambia la rigidez del subsuelo con la profundidad.
¿Qué limitación tiene la sísmica de refracción?
Puede no detectar una capa blanda ubicada debajo de una capa más rígida. Para esos casos existen variantes complementarias.
¿El georradar sirve para ubicar tuberías antes de excavar?
Sí, es uno de sus usos más comunes, aunque no garantiza detectar todos los materiales en cualquier tipo de suelo.
¿Los estudios geofísicos requieren excavación?
No extensiva. Se trabaja desde la superficie, por eso se dice que se ve el subsuelo sin abrir zanja.
¿Estos métodos reemplazan la mecánica de suelos?
No: la geofísica explora de forma indirecta; la mecánica de suelos obtiene muestras y calcula la capacidad de carga.
¿Cómo sé qué método necesita mi proyecto?
Depende de lo que necesitas saber (instalaciones, estratos, cavidades, rigidez) y de las condiciones del terreno. Un especialista puede orientarte.
¿Qué pasa si mi terreno tiene grietas visibles?
Conviene explorar antes de diseñar la cimentación, para saber si hay cavidad, falla o hundimiento asociados.
¿Quién puede realizar estos estudios?
Un equipo técnico especializado en geofísica aplicada, con equipo calibrado y experiencia en interpretación, como Valtum GeoAmbiental.
¿Qué pasa si compro un terreno sin explorarlo?
Puedes adquirir un predio con cavidades, fallas o baja capacidad de carga, con costos adicionales importantes; conviene estudiarlo antes de cerrar la compra.
¿Tienen vigencia?
No hay una vigencia única. Conviene actualizarlos si cambian las condiciones del terreno o pasa mucho tiempo antes de construir.
¿Se hacen antes del proyecto arquitectónico?
Idealmente sí, porque sus resultados pueden influir en la ubicación de estructuras y en el diseño de la cimentación.
